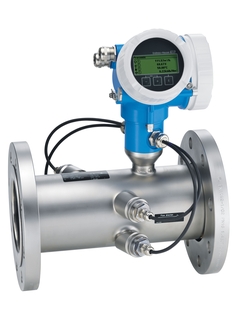

Proline Prosonic Flow B 200

超聲波流量計

采用回路供電技術設備，可對沼氣進行精確和可靠的測量。

應用領域

Prosonic Flow B 200 可在過程條件波動的情況下對濕沼氣和消化池氣體進行精確、可靠的測量。此外，Prosonic Flow B 200 還能夠提供實時甲烷含量分析，這一獨有的特性不但能夠讓用戶對氣體的流量進行連續不斷的測量，而且還能夠?qū)怏w的質量進行持續的監測。此外，心跳技術能夠保證有效的過程控制和能量平衡，并始終確保合規性與過程安全性。

• 測量原理不受氣體組成的影響

• 直插式流量計，可在過程條件波動的情況下對濕沼氣和消化池氣體進行測量。

設備特點:

• 多變量設備: 流量, 溫度和甲烷

• 介質溫度: 0 ~ 80 °C (32 ~ 176 °F)

• 過程壓力: 0.7 ~ 11 bar a (10.2 ~ 159 psi a)

• 回路供電技術

• 牢固的雙腔室外殼

• 工廠安全性: 全球認證

優勢

• 內置實時甲烷含量測量功能

• 針對低壓力氣體的最佳測量設備 - 傳感器經過專門設計

• 無壓損 - 全管徑設計

• 過程透明度高 - 帶診斷功能

• 設備配線方便 - 有獨立接線盒

• 有利于安全操作 - 無需開蓋操作，因?yàn)轱@示器帶觸控功能和背光

• 綜合檢驗 - 心跳技術

• 測量原理               超聲波流量測量

• 產品標題

  The device for accurate, reliable biogas measurement with loop-powered technology.
  Inline flowmeter designed for measurement of wet biogas and digester gas under fluctuating process conditions.

•


• 傳感器特點

  Optimized for low pressure gas – specialized sensor design. No additional pressure loss – full-bore design. Process transparency – diagnostic capability.
  Multivariable device: flow, temperature and methane. Medium temperature: 0 to 80 °C (32 to 176 °F). Process pressure: 0.7 to 11 bar a (10.2 to 159 psi a).

•


• 變送器特點

  Convenient device wiring – separate connection compartment. Safe operation – no need to open the device due to display with touch control, background lighting. Integrated verification – Heartbeat Technology.
  Loop-powered technology. Robust dual-compartment housing. Plant safety: worldwide approvals.

•


• 公稱口徑范圍

  單聲路型：DN 50 (2")、DN 80 (3")
  雙聲路型：DN 100...200 (4...8")

•


• 接液部件材質

  傳感器：1.4404/1.4435 (316L)

•
  超聲波變送器：HNBR

•
  溫度傳感器（可選）：AFM 34

•


• 測量變量

  體積流量、校正體積流量、校正甲烷體積流量、能量流、甲烷濃度、比熱值、溫度

•


• 最大測量誤差

  體積流量（標準）：
  ‐ ±1.5 % o.r.：3...30 m/s (9.84...98.4 ft/s)
  ‐ ±3 % o.r.：1...3 m/s (3.28...9.84 ft/s)
  體積流量（可選）：
  ‐ ±0.1 % o.f.s.：0.3...1 m/s (0.98...3.28 ft/s)
  ‐ ±1.5 % o.r.：1...30 m/s (3.28...98.4 ft/s)

•


• 測量范圍

  標準：1...30 m/s (3.28...98.4 ft/s)
  可選：0.3...30 m/s (0.98...98.4 ft/s)

•


• 最大過程壓力

  11 bar a (159 psi a)

•


• 介質溫度范圍

  0...+80 °C (+32...+176 °F)

•


• 環境溫度范圍

  碳鋼法蘭：–10...+60 °C (+14...+140 °F)
  不銹鋼法蘭：–40...+60 °C (–40...+140 °F)

•


• 變送器外殼材質

  鋁合金AlSi10Mg涂層：1.4404 (316L)

•


• 防護等級

  IP66/67，Type 4X

•


• 顯示/操作

  四行背光顯示，觸摸鍵操作
  （外部操作）
  通過現場顯示單元和調試軟件設置

•


• 輸出

  4...20 mA HART（無源）
  4...20 mA（無源）
  脈沖/頻率/開關量輸出（無源）

•


• 輸入

  4...20 mA電流輸入（無源）

•


• 數字通信

  HART

•


• 電源

  12...35 VDC（4...20 mA HART，帶/不帶脈沖/頻率/開關量輸出）
  12...30 VDC（4...20 mA HART，4...20 mA）
  12...35 VDC（4...20 mA HART，脈沖/頻率/開關量輸出，4...20 mA輸出）
  9...32 VDC（PROFIBUS PA，脈沖/頻率/開關量輸出）

•


• 防爆認證

  ATEX、IECEx、cCSAus、NEPSI、INMETRO、TIIS

•


• 計量認證和證書

  在認證標定裝置上標定（符合ISO/IEC 17025標準）
